デュアルプラネタリーボールミル

デュアルプラネタリーボールミルの二重惑星構造は、1枚の大きなプラネタリーディスクによって小さなディスクの動きを駆動します。同サイズの一般的なプラネタリーボールミルと比較して、ミルジャーの公転半径と回転速度が大幅に拡大され、粉砕ボールの遠心力が倍増します。粉砕ボール間の衝突、せん断、摩擦が大幅に増加します。その結果、粉砕効果と効率が大幅に向上します。デュアルプラネタリーボールミルを使用することで、一部の材料はナノメートルスケールまで粉砕可能です。クラス。デュアルプラネタリーボールミルは、典型的な高効率・高エネルギーボールミルの一種です。

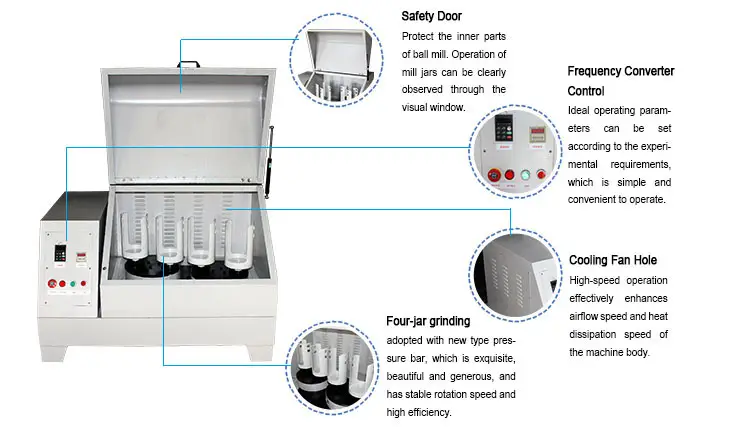

SXQMシリーズ遊星ボールミルの動作原理：公転運動を行うベースターンテーブル上に、自転運動を行う2つの大型遊星ローラーが設置されています。大型のタンクローラー上には、それぞれ2つの小型ターンテーブルが設置されており、各小型ターンテーブルには2つのミルタンクが配置されています。小型ターンテーブル上には合計4つのボールタンクが設置されています。ベースターンテーブルが回転すると、タンクローラーが遊星運動を行います。タンク内のボールと材料サンプルは、高速回転によって粉砕・混合されます。

テンカンデュアルプラネタリーボールミルシェルは、高強度、耐衝撃性、耐変形性、精巧な仕上がり、強固で美しい外観を備えた厚鋼板で溶接されています。機械部品の材質は、熱処理工程と数値制御加工技術によって厳密に処理されています。ギアボックスには準密閉溝埋め込み構造が採用され、駆動ギアは耐摩耗性精密ギアで作られています。機械フレームと構造は、長期および高負荷条件下でのボールミルの安定した安全で信頼性の高い操作を確保し、機械の動作中の騒音低減効果を効果的に達成するために、設計において十分に考慮されています。液体オイル自己潤滑装置は、低騒音、高強度で設計されており、液体オイルレベルメーターが装備されており、簡単に交換できます。マイコンのタッチスクリーンにより、機械の操作が便利になり、インターフェースがよりシンプルで直感的になり、正逆交互制御が簡単に実現できます。タイミングと電源オフメモリの機能を備えています。
1. ミルポットは2つの惑星運動を行い、高周波打撃、線形衝突力、摩擦力により、高効率と小さな粒子サイズを実現します。(中国初)
2. 一度に4種類のサンプルを採取できるため、技術者が新素材の研究・開発を行うのに便利です。
3. 飼料の粒度：土壌材料≤10mm、その他の材料≤3mm。
4. 湿式または乾式粉砕方法。粉末の最小粒度は0.06μmです。
5. 周波数制御、実験効果に応じて速度を設定できます。
6.大回転ディスク回転数：50〜400rpm。
小回転ディスク回転数：100～800rpm。
大惑星軸回転：100～800rpm。
ミルポット回転数:200～1600rpm。
7. 遊星ボールミルは、タイミング電源オフ、セルフタイミング正転・逆転機能を備えています。片方向、交互、連続、時間設定運転を選択することにより、効率を高めることができます。
8. モーター出力：0.4L、2L、4L：0.75KW、220V、50Hz、16L、20L：5.5KW、380V、50Hz。
9. 当社の遊星ボールミルは、重心が低く、性能が安定しており、構造がコンパクトで、操作が簡単で、安全性が高く、騒音が少なく、無駄が少ないという機能的な製品です。

表1 デュアルプラネタリーボールミルの技術的パラメータ

表2 デュアルプラネタリーボールミルの技術的パラメータ

表3 デュアルプラネタリーボールミルの技術的パラメータ

表1 デュアルプラネタリーボールミルの技術的パラメータ

表2 デュアルプラネタリーボールミルの技術的パラメータ

表3 デュアルプラネタリーボールミルの技術的パラメータ
